WYQ型电动液压弯管机是一种新型的弯管等多用工具。它具有结构合理，操作方便，使用安全，装卸快速，一机多用等优点。
一、 结构及工作原理
由电动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子 。 |
|
二、 用途
弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外，还能卸下弯管部件（油缸）作为分离式液压起顶机使用。
|
三、技术参数
|
参数型号
|
弯管范围mm
|
弯曲半径mm
|
弯管壁厚mm
|
油缸最大推力KN
|
|
WYQ60 2寸
|
22-60
|
4x管径
|
2.75-4.5
|
300
|
|
WYQ76 3寸
|
22-76
|
4x管径
|
≤10
|
300
|
|
WYQ108 4寸
|
22-108
|
4x管径
|
≤10
|
300
|
|
WYQ159 6寸
|
76-159
|
4x管径
|
≤10
|
500
|
|
四、使用方法及注意事项
1、使用方法：
（1） 参照电动油泵使用说明书。
（2） 先将工作油缸（8）旋入方档块（6）的内螺纹，使油缸后端装在支架上的车轮向下。
（3） 根据所弯管子的外径选择模头（4），套在柱塞（7）上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板（3）孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管（12）端部的快速接头（13）活动部份向后拉并套在工作油缸（8）的接头上，将电动油泵（10）上的放油螺钉（11）旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞（7）即自动复位。
2、注意事项：
（1） 参照电动油泵使用说明书。
（2） 在有载荷时切忌将快速接头卸下。
（3） 本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。 |
|

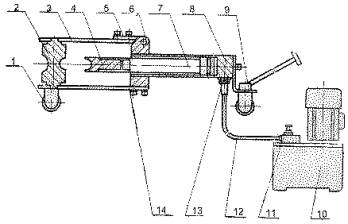

五、产品结构特点 |
|
|
1、车轮 2、辊轴 3、上花板 4、模头
5、连杆板 6、方档块
7、柱塞 8、油缸 9、支架 10、电动油泵
11、放油螺钉 12、高压油管
13、快速接头 14、下花板 |
